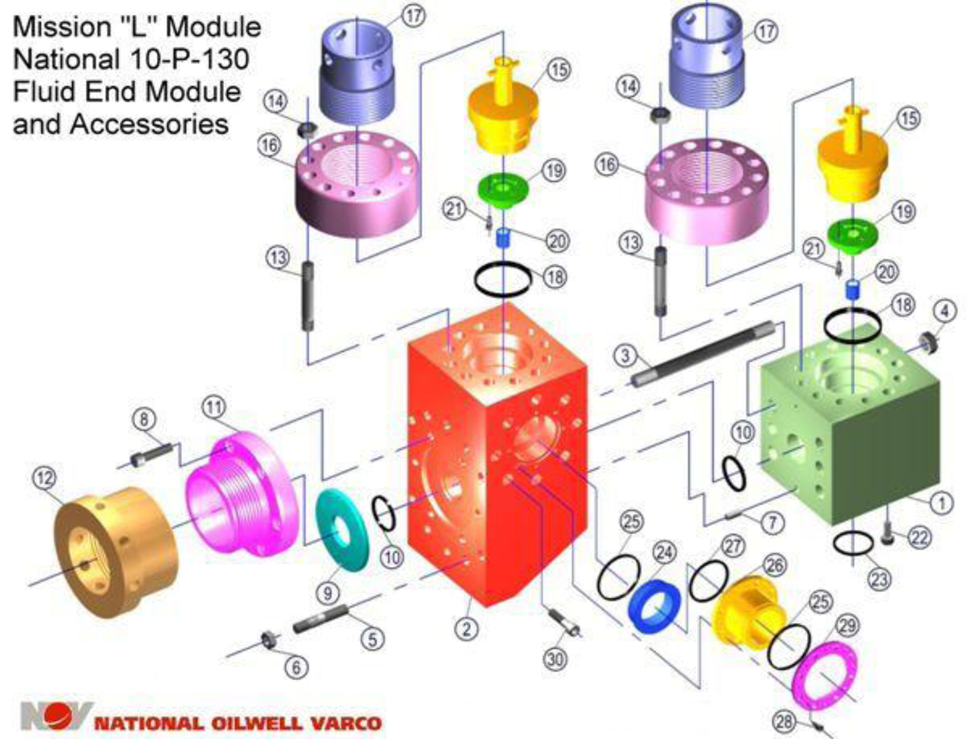

MISSION "L" MODULE FOR NATIONAL 10-P-130 |
QTY PER PUMP |
|
FLUID END MODULE & ACCESSORIES |
|
ITEM # |
SW PART # |
MISSION PART # |
DESCRIPTION |
|
|
8467-A |
80703031 |
ASSY, FLUID END MODULE COMPLETE F/
10P-130 "L" (INCLUDES ITEMS 1-21 AND 27-30) |
3 |
|
1 |
|
80703000 |
MODULE, STUDDED DISCHARGE (INCLUDES
ITEMS 1, 13-18) |
3 |
|
2 |
|
80703001 |
MODULE, STUDDED SUCTION (INCLUDES
ITEMS 2, 17-18) |
3 |
|
3 |
4017-1 |
80703009 |
STUD, DISCHARGE TO
SUCTION MODULE (TORQUE 2775 ft. LBS.) |
18 |
|
4 |
|
0-7601-0630-17 |
NUT, DISCHARGE TO
SUCTION STUD |
18 |
|
5 |
4015-96 |
80703010 |
STUD, POWER FRAME
(TORQUE 2.400 ft. LBS.) |
24 |
|
6 |
|
6300240 |
NUT, POWER FRAME
STUD |
24 |
|
7 |
8488-5 |
6511416 |
DOWEL PIN |
6 |
|
8 |
4017-8 |
80703014 |
CAPSCREW, LINER
RETAINER FLANGE (TORQUE 750 ft. LBS.) |
18 |
|
9 |
8495-3 |
80703008 |
PLATE, WEAR |
3 |
|
10 |
2988 |
1290344 |
SEAL, MODULE &
WEAR PLATE - RUBBER (SEE DATASHEET FOR ALT MATERIALS) |
6 |
|
11 |
6495 |
80703006 |
FLANGE, LINER
RETAINER |
3 |
|
12 |
6595 |
80703007 |
NUT, LINER RETAINER |
3 |
|
13 |
4015-5 |
80703011 |
STUD, THREADED RING
(TORQUE 1,775 ft LBS.) |
72 |
|
14 |
|
6300220 |
NUT, THREADED RING
STUD |
72 |
|
15 |
4667A |
80703005 |
PLUG, VALVE |
6 |
|
16 |
4467 |
80703003 |
FLANGE, THREADED |
6 |
|
17 |
4567 |
80703004 |
GLAND, THREADED |
6 |
|
18 |
P-128 |
07207128 |
SEAL, VALVE COVER -
RUBBER (SEE DATASHEET FOR ALTERNATE MATERIALS) |
6 |
|
19 |
476-3R |
80703002 |
GUIDE, VALVE |
6 |
|
20 |
4700-I |
PZ789VGI* |
BUSHING,VALVE
GUIDE |
6 |
|
21 |
4016-98 |
80703013 |
SCREW, VALVE GUIDE |
24 |
|
22 |
4019-8 |
7000484 |
BOLT, SUCTION
MANIFOLD HEX (TORQUE 500 ft. LBS.) |
24 |
|
22A |
|
7602074 |
WASHER, SUCTION
MANIFOLD BOLT LOCK (NOT SHOWN) |
24 |
|
23 |
|
1590051 |
SEAL, SUCTION
MANIFOLD |
3 |
|
24 |
|
NAT8PDSMA |
ADAPTER, DISCHARGE
CONNECTOR |
2 |
|
25 |
|
2410031427 |
PACKING, DISCHARGE CONNECTOR &
DISCHARGE ADAPTER |
4 |
|
26 |
|
NAT8PDSMC |
CONNECTOR, DISCHARGE |
2 |
|
27 |
|
2410031348 |
PACKING, DISCHARGE CONNECTOR TO
DISCHARGE ADAPTER |
2 |
|
28 |
|
700030511 |
CAPSCREW, DISCHARGE CONNECTOR |
16 |
|
28A |
|
7619050 |
WASHER, DISCHARGE CONNECTOR SCREW
(NOT SHOWN) |
16 |
|
29 |
|
1290175 |
BACK UP RING, DISCHARGE CONNECTOR |
2 |
|
30 |
|
7006607 |
CAPSCREW, DISCHARGE SPACER FLANGE |
16 |
|
31 |
|
80703012 |
PLATE, N.O.I LOGO (NOT SHOWN) |
3 |
|
32 |
|
7178088 |
SCREW, DRIVE
F/ LOGO PLATE (NOT SHOWN) |
12 |
|
* - NOV
manufactured valve guide insert for use with NOV manufactured valve guide ONLY. If using a SW manufactured
valve guide, use one of the following P/Ns: |
|
|
1. OWVGI (urethane) |
|
|
2. 20200004 (nitrile) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
